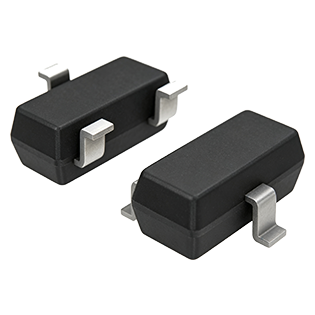

Operating Principle: A three‑terminal device consisting of an emitter region, a base region and a collector region that forms two PN junctions. Both electrons and holes are involved in charge carrier transport.
Key Features: Good signal amplification capability, power‑control performance and high‑speed operating capability.
Typical Applications: Widely used to build amplifier circuits or drive devices such as loudspeakers and motors.
| Part Number | Directional | Channel | Channel | Channel | Package | Package | Package | Vrwm / Max(V) | Vbr / Min(V) | Ir @Vrwm / Max(uA） | Vc / Typ(V) | Ipp(A) | Cj / Typ(pF） | Cj / Max(pF） | Package | Vbr / Min(V) | Vbr / Max(V) | Ir(uA) | It(mA） | Vc(V) | Ipp(A) | Ppp(W) | Package | Vds(V) | Vgs(V)± | Id(A) | Vth(V) / Min | Vth(V) / Typ | Vth(V) / Max | Rdson_10V(mΩ) / Typ | Rdson_10V(mΩ) / Max | Rdson_4.5V(mΩ) / Typ | Rdson_4.5V(mΩ) / Max | Rdson_2.5V(mΩ) / Typ | Rdson_2.5V(mΩ) / Max | ESD | Vds(V) | Vgs(V)± | Id(A) | Vth(V) / Min | Vth(V) / Typ | Vth(V) / Max | Rdson_10V(mΩ) / Typ | Rdson_10V(mΩ) / Max | Rdson_4.5V(mΩ) / Typ | Rdson_4.5V(mΩ) / Max | Rdson_2.5V(mΩ) / Typ | Rdson_2.5V(mΩ) / Max | ESD | Vds(V) | Vgs(V)± | Id(A) | Vth(V) / Min | Vth(V) / Typ | Vth(V) / Max | Rdson_10V(mΩ) / Typ | Rdson_10V(mΩ) / Max | Rdson_4.5V(mΩ) / Typ | Rdson_4.5V(mΩ) / Max | Rdson_2.5V(mΩ) / Typ | Rdson_2.5V(mΩ) / Max | Esd | Pd(mW) | Io(mA) | Vr(V) | Vf(V) | Ir(uA) | Package | Pd(mW) | Vz / Nom(V） | Vz / Min(V) | Vz / Max(V) | Zzt(Ω) | Zzk(Ω) | Ir(uA) | Package | Pd(mW) | Io(mA) | Vr(V) | Vf(V) | Ir(uA) | Package | Channel | Pcm(mW) | Ic(mA) | Vcbo(V) | Vceo(V) | Vebo(V) | Hfe / Min | Hfe / Max | Vce(sat) (V) | Package | Channel | Pd(mW) | Vcc(V) | Io(mA) | Ii(mA) | Hfe / Min | Hfe / Typ | R1(KΩ) | R2 (KΩ) | Package |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SETC945 | NPN | 200 | 150 | 60 | 50 | 5 | 100 | 300 | 0.3 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETS8050 | NPN | 300 | 500 | 40 | 25 | 5 | 120 | 400 | 0.6 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETS8050T | PNP | 200 | 500 | 40 | 25 | 5 | 200 | 350 | 0.6 | SOT-523 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETS8550 | PNP | 300 | -500 | -40 | -25 | -5 | 250 | 350 | -0.6 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETS9012 | PNP | 300 | -500 | -40 | -25 | -5 | 200 | 350 | -0.6 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETS9013 | NPN | 300 | 500 | 40 | 25 | 5 | 200 | 350 | 0.6 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETS9014 | NPN | 200 | 100 | 50 | 45 | 5 | 200 | 450 | 0.3 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETS9015 | PNP | 200 | 100 | 50 | 45 | 5 | 200 | 1000 | 0.3 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETS9018 | NPN | 200 | 50 | 30 | 15 | 5 | 70 | 200 | 0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC807-16 | PNP | 300 | -500 | -50 | -40 | -5 | 100 | 250 | -0.7 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC807-25 | PNP | 300 | -500 | -50 | -40 | -5 | 160 | 400 | -0.7 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC807-40 | PNP | 300 | -500 | -50 | -40 | -5 | 250 | 600 | -0.7 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC846A | NPN | 200 | 100 | 80 | 65 | 6 | 110 | 220 | 0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC846B | NPN | 200 | 100 | 50 | 45 | 6 | 200 | 450 | 0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC846C | NPN | 200 | 100 | 30 | 30 | 6 | 420 | 800 | 0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC846DW | NPN+PNP | 200 | 100 | 80 | 65 | 6 | 200 | 450 | 0.6 | SOT-363 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC847A | NPN | 200 | 100 | 80 | 65 | 6 | 110 | 220 | 0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC847B | NPN | 200 | 100 | 50 | 45 | 6 | 200 | 450 | 0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC847C | NPN | 200 | 100 | 30 | 30 | 6 | 420 | 800 | 0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC848A | NPN | 200 | 100 | 80 | 65 | 6 | 110 | 220 | 0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC848B | NPN | 200 | 100 | 50 | 45 | 6 | 200 | 450 | 0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC848C | NPN | 200 | 100 | 30 | 30 | 6 | 420 | 800 | 0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC856A | PNP | 200 | -100 | -80 | -65 | -5 | 110 | 220 | -0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC856B | PNP | 200 | -100 | -80 | -65 | -5 | 200 | 450 | -0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC856C | PNP | 200 | -100 | -80 | -65 | -5 | 420 | 800 | -0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC857A | PNP | 200 | -100 | -50 | -45 | -5 | 110 | 220 | -0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC857B | PNP | 200 | -100 | -50 | -45 | -5 | 200 | 450 | -0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC857C | PNP | 200 | -100 | -50 | -45 | -5 | 420 | 800 | -0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC857TA | PNP | 150 | -100 | -50 | -45 | -6 | 125 | 250 | -0.9 | SOT-523 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC857TB | PNP | 150 | -100 | -50 | -45 | -6 | 220 | 475 | -0.9 | SOT-523 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC857TC | PNP | 150 | -100 | -50 | -45 | -6 | 420 | 800 | -0.9 | SOT-523 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC858A | PNP | 200 | -100 | -30 | -30 | -5 | 110 | 220 | -0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC858B | PNP | 200 | -100 | -30 | -30 | -5 | 200 | 450 | -0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETBC858C | PNP | 200 | -100 | -30 | -30 | -5 | 420 | 800 | -0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBT2222A | NPN | 300 | 600 | 75 | 40 | 6 | 100 | 300 | 1 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBT2907A | PNP | 250 | -600 | -60 | -60 | -5 | 100 | 300 | -1.6 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBT3904 | NPN | 200 | 200 | 60 | 40 | 6 | 100 | 300 | 0.3 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBT3904M | NPN | 100 | 200 | 60 | 40 | 4 | 100 | 300 | 0.3 | SOT-723 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBT3904T | NPN | 150 | 200 | 60 | 40 | 6 | 100 | 300 | 0.3 | SOT-523 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBT3904W | NPN | 200 | 200 | 60 | 40 | 6 | 100 | 300 | 0.3 | SOT-323 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBT3906 | PNP | 200 | 200 | -40 | -40 | -5 | 100 | 300 | 0.3 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBT3906M | PNP | 100 | -200 | -40 | -40 | -5 | 100 | 300 | -0.3 | SOT-723 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBT4401 | NPN | 300 | 600 | 60 | 40 | 6 | 100 | 300 | 0.75 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBT4403 | PNP | 300 | 600 | -40 | -40 | -5 | 100 | 300 | -0.75 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBT5401 | PNP | 300 | -600 | -160 | -150 | -5 | 100 | 300 | 0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBT5551 | NPN | 300 | 600 | 180 | 160 | 6 | 100 | 300 | 0.2 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBTA42 | NPN | 350 | 500 | 300 | 300 | 5 | 100 | 200 | 0.2 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBTA44 | NPN | 350 | 300 | 400 | 400 | 6 | 50 | 200 | 0.75 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBTA92 | PNP | 300 | 500 | 300 | 300 | 5 | 100 | 200 | 0.2 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMBTA94 | PNP | 350 | -200 | -400 | -400 | -5 | 80 | 300 | 0.3 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMDT3904 | NPN+NPN | 200 | 200 | 60 | 40 | 5 | 100 | 300 | 0.3 | SOT-363 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMDT3946S | NPN | 200 | 200 | 60 | 40 | 5 | 100 | 300 | 0.3 | SOT-363 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETMMDT3946S | PNP | 200 | -200 | -40 | -40 | -5 | 100 | 300 | -0.4 | SOT-363 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETSS8050 | NPN | 300 | 1500 | 40 | 25 | 5 | 200 | 350 | 0.5 | SOT-23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETSS8550 | PNP | 300 | -1500 | -40 | -25 | -5 | 200 | 350 | -0.5 | SOT-23 |
